COV-1224DKD[参考情報]

12V系ドロワ接続POS用コンバータ[手作り特注生産品]

12V系タイプの専用キャッシュドロワを使用するPOSに汎用の２４Vキャッシュドロワを接続するコンバータ装置です。

カウンタテーブルへの組み込みや小型タイプのキャッシュドロワのご利用など、一般的な24V系のキャッシュドロワを用いる場合、12V系用インターフェースを備えたPOSでは対応電圧が異なるために、そのまま接続してご使用することはできません。

本コンバータは電圧変換を行うことで、異なるタイプのドロワを接続できるようにするコンバータです。

本品は特注品です。

接続

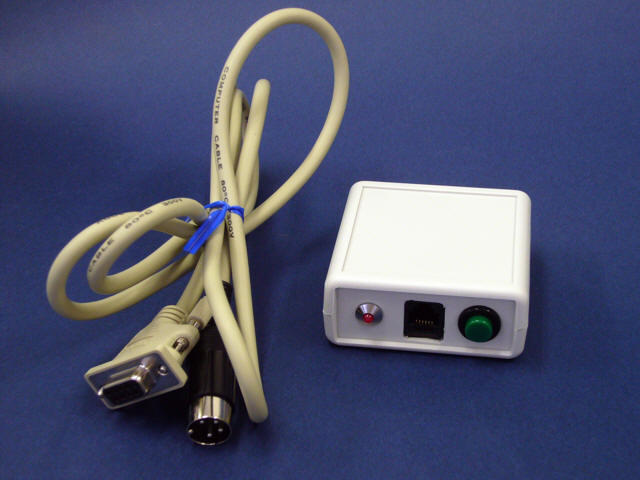

本ケーブルはマイクロス・フィデェリオ社POSのCD用4PinDINコネクタへ接続する為の専用ケーブルです。
それぞれのPOS出力にあわせた専用ケーブルを用いることで、各機器とCOV-1224DKDとを接続します。

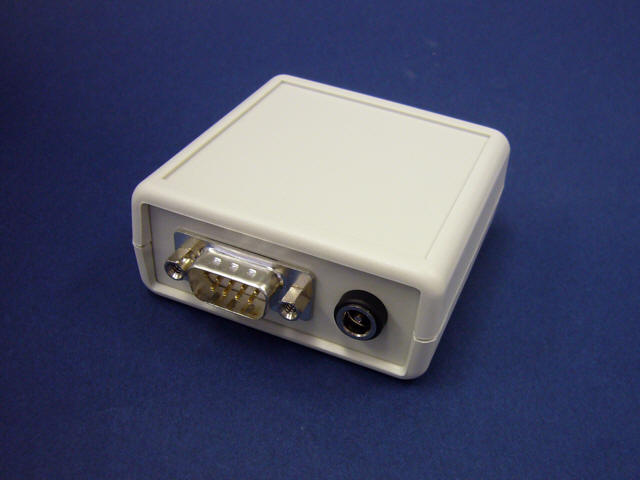

4PinDINコネクタをPOS WorkStationのCD端子に、９PinDsubをCOV-1224DKDのD-Subに接続します。

キャッシュドロワのモジュラープラグを、全面のモジュラージャックに差し込みます。

専用電源（ACアダプタ）をDCジャックに差し込みます。

　

テスト方法

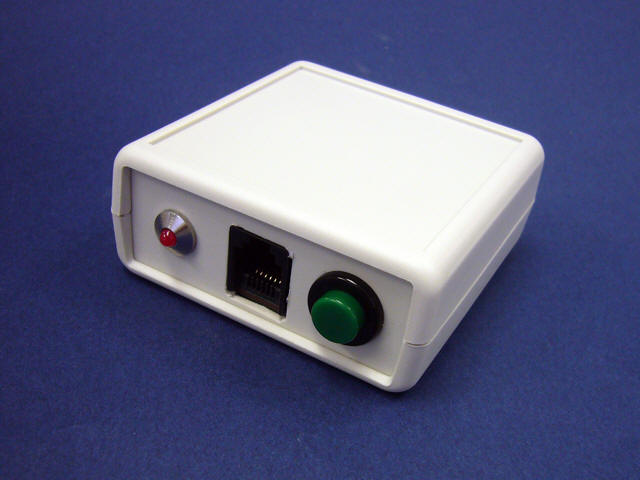

前面のプッシュスイッチを押すと、キャッシュドロワを開放します。

POS及び本機の電源が入った状態で、キャッシュドロワが開くと、本機のLEDが点灯します。[標準出荷の極性時]

このLEDはキャッシュドロワからのドロワステータス信号に反応して点灯しますので、鍵で開いても点灯します。

※テストスイッチは押す間、ドロワソレノイドに電力を供給します。
テストスイッチを長時間押し続けることはおやめください。

　

ドロワステータス信号の極性変更

内部スライドスイッチにより、ドロワステータス信号の出力極性を切り替えることができます。

出荷時の設定でドロワ開放検出が正しく動作しない場合は、スイッチを切り替えてください。
（出荷時は、ドロワオープン状態でGND接続となります。）

　

動作詳細

POS系電源とキャッシュドロワ駆動用電源を、グランドを含めて絶縁しています。

POS側からの駆動信号で、キャッシュドロワの24Vソレノイドを駆動します。

キャッシュドロワのドロワオープンステータス信号でPOS側のドロワクローズド信号を駆動（GND引き込み）します。

LEDはPOS側12V電源によりドライブされています。
